氧化鋁陶瓷在高頻通信系統中的關鍵作用

  氧化鋁陶瓷作為最重要的介電材料之一，其介電常數直接影響高頻器件的性能表現。在毫米波和太赫茲頻段，介電常數的微小變化都會對系統性能產生顯著影響：

   5G/6G基站應用：介質諧振器的品質因數Q值與介電損耗密切相關，氧化鋁的低損耗特性（tanδ<0.001）使其成為高Q值器件的理想選擇。6GHz以上頻段，介電常數誤差超過0.1就可能導致諧振頻率偏移，影響信號質量。

   半導體制造設備：等離子體刻蝕腔體對介電性能要求極其嚴苛，介電常數的不均勻性會造成射頻場分布不均，直接影響刻蝕深度和側壁角度的一致性。研究表明，介電常數偏差超過0.2時，射頻匹配效果顯著惡化。

   航空雷達系統：天線罩的介電匹配直接關系到雷達探測精度。介電損耗tanδ>0.001時，探測距離衰減可達20%，而介電常數不匹配會增加反射損耗3dB以上。

傳統工藝在介電測試中的局限性

 制樣周期長，成本高昂

   傳統氧化鋁陶瓷制造依賴模具成型工藝，開發一套模具需要2-3個月時間，成本動輒數萬元。對于研發階段需要快速驗證不同配方介電特性的需求，傳統工藝顯然無法滿足。

 復雜結構難以實現

   高頻器件往往具有復雜的三維結構，如內部冷卻通道、變截面波導、多腔耦合諧振器等。傳統工藝只能通過多件拼接組裝，接縫處的介電不連續性嚴重影響器件性能。

 測試樣品標準化困難

   文獻顯示，氧化鋁在100GHz-2THz頻段的介電特性測試需要特定幾何尺寸的樣品。傳統機械加工容易產生微裂紋，影響測試準確性，且難以制備薄壁、小尺寸等特殊要求的測試樣品。

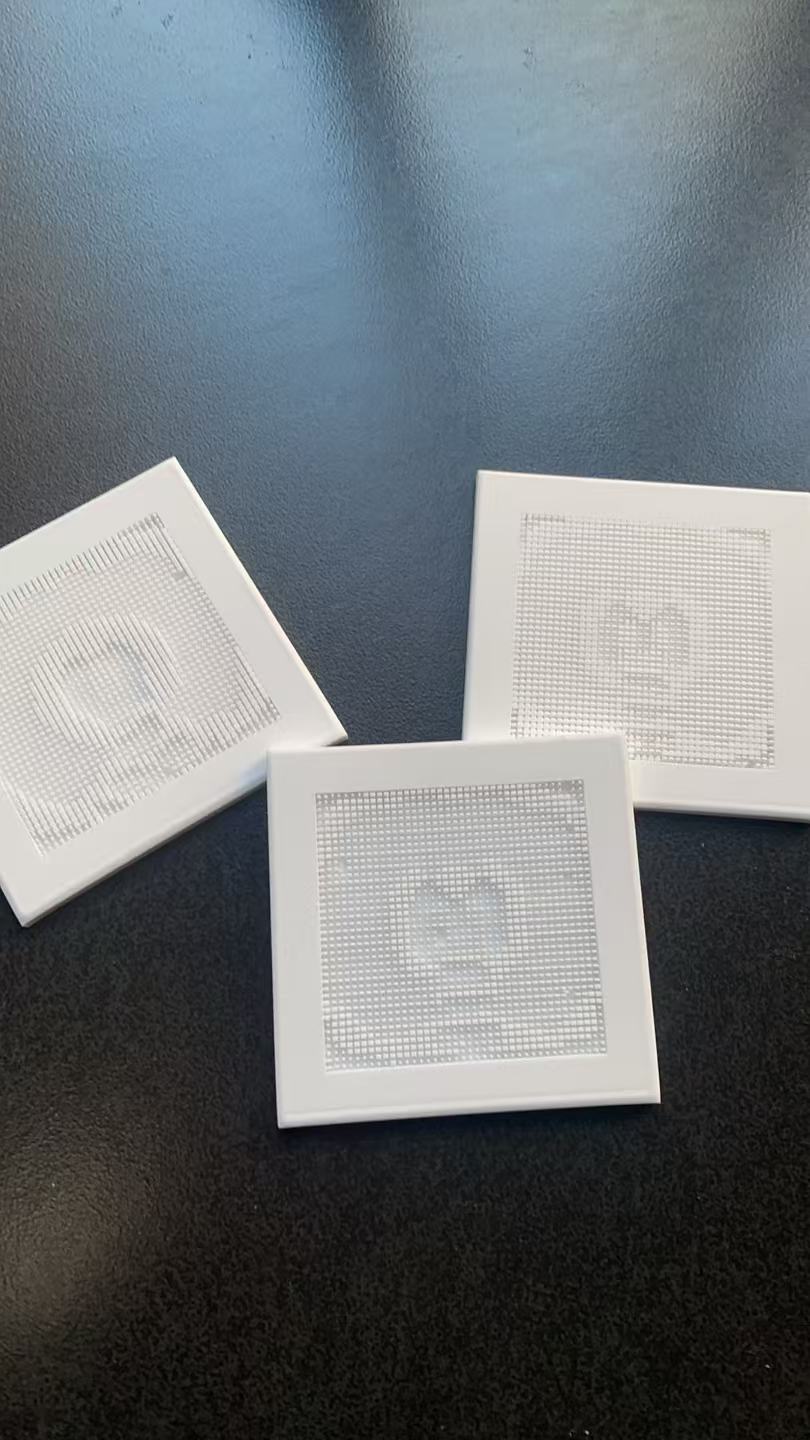

3D打印技術在介電測試中的優勢

 快速精確制樣能力：光固化陶瓷3D打印工藝能夠在24-48小時內完成從設計到成品的全流程制備。以數造科技的技術為例，專用陶瓷光敏漿料配合精密光固化系統，可實現毫米級精度控制，表面質量優異。

 標準化測試樣品制備：可直接打印符合IEEE標準的圓柱形諧振器、矩形波導樣品等，消除傳統加工中的應力集中和表面缺陷問題。

 復雜結構一體化成型

3D打印技術突破了傳統工藝的幾何限制，可實現：

  1.任意復雜的內部通道結構

  2.變厚度、變密度梯度材料設計

  3.多腔耦合諧振器一體化制造

  4.仿生拓撲優化結構

這些特性為研究氧化鋁陶瓷在復雜電磁環境下的介電行為提供了前所未有的實驗條件。
